SKD11模具鋼廠家直銷

您關注過的產品

·SKD11板材
·高耐磨SKD11冷作模具鋼淬透性
·SKD11熱處理工藝
·SKD11圓棒
·銷售skd11模具鋼價格合理質
·蘇州SKD11介紹蘇州skd11鋼材
·SKD11冷作模具鋼選蘇州浩凱
·蘇州skd11模具鋼蘇州skd11價格
·蘇州SKD11模具鋼,SKD11高硬度鋼
·skd11模具鋼的用途介紹和化學

當前位置： 模具鋼主頁 > 進口模具鋼 > 日本日立模具鋼 > SKD11模具鋼 >

SKD11熱處理工藝

鋼材牌號及型號規格：SKD11模具鋼

SKD11模具鋼性能用途、密度硬度和化學成分： SKD11模具鋼出廠硬度255HBS，遠遠不能滿足大部分模具的使用，需要進行SKD11熱處理來提高硬度。SKD11淬火后硬度62HRC SKD11熱處理淬火：先預熱700～750℃，再加熱至1000～1050℃在靜止空氣中冷卻，如鋼具厚度在6寸以上者加熱至980～1030℃在油中淬硬更佳。回火：加熱至150～200℃，在此溫度中停留，然后在靜止空氣中冷卻。硬度：HRC61以上。退火：加熱至800～850℃，在此溫度停留1～3小

SKD11模具鋼價格多少錢一公斤/噸： 馬上咨詢客服

SKD11模具鋼出廠狀態、相關參數和注意事項

SKD11模具鋼出廠硬度≤255HBS，遠遠不能滿足大部分模具的使用，需要進行SKD11熱處理來提高硬度。SKD11淬火后硬度>62HRC

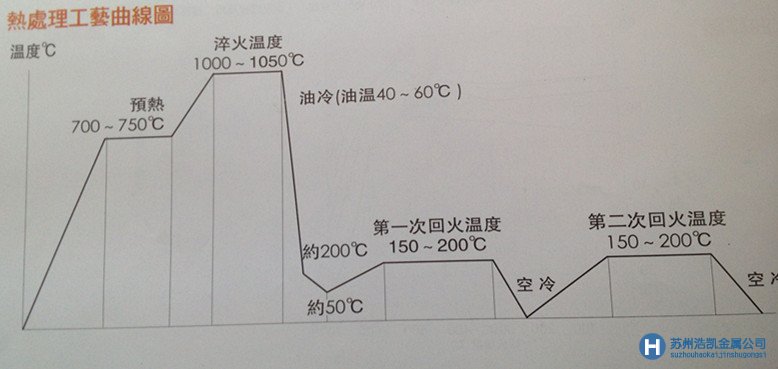

SKD11熱處理

淬火：先預熱700～750℃，再加熱至1000～1050℃在靜止空氣中冷卻，如鋼具厚度在6寸以上者加熱至980～1030℃在油中淬硬更佳。

回火：加熱至150～200℃，在此溫度中停留，然后在靜止空氣中冷卻。

硬度：HRC61以上。

退火：加熱至800～850℃，在此溫度停留1～3小時，在爐中任其漸冷。

鍛制：1050～950℃。

SKD11淬火、回火規范

淬火溫度1010°C,空冷.回火溫度200℃,硬度58~60HRC。

SKD11使用方法

“淬火+回火”狀態下使用

“淬火+冷處理+回火”狀態下使用（適于高精度與尺寸穩定要求）

“淬火+回火+氮化處理”狀態下使用（適于表面高硬度要求）

鋸切下料時鋸條速度不宜太快，以25m/min為宜，鋸切效率保持在9cm2/min~20cm2/min左右。

SKD11深冷處理

為獲得高硬度和尺寸穩定性，模具在淬火后立即深冷-70攝氏度至-80攝氏度，保持3-4小時，然后再回火處理，經深冷處理的工具或模具硬度比常規熱處理硬度高1-3HRC。形狀復雜和尺寸變化較大的零件，深冷處理有產生開裂的危險。

SKD11氮化處理

模具或工件氮化處理后，表面形成一層具有很高硬度和一定耐蝕性的硬化組織。

1)SKD11在525℃氮化的處理

工件表面硬度約為1250HV，氮化時間對滲層影響如下表所示。氮化時間（小時）203060滲氮層深度mm0.250.300.35

2)SKD11在570℃軟氮化處理

工件表層硬度約為950HV。通常軟氮化處理2小時，硬化層深度可達到10-20um.磨削加工模坯或工作在低溫回火狀態，磨削容易產生磨削開裂。為防止裂紋發生應采取小的磨削進給量多次磨削，同時輔加良好的水冷條件。

線切割加工形狀復雜或尺寸較大的模具，終成行采用線切割加工時，通常會遇到開裂現象發生。

為防止開裂，建議采用氣淬及高溫回火處理，以降低熱處理應力，或對模胚進行腔預加工處理。

繼續了解SKD11模具鋼，您可以點擊相關文章：SKD11 SKD11熱處理 SKD11熱處理工藝
更多問題，歡迎點擊右側咨詢窗口與銷售客服蘇州浩凱金屬在線溝通。
自2015-04-08至今，已有08家模具廠商在我公司成功采購SKD11模具鋼。

黄色av电影-www.色婷婷-成人免费网站在线观看-成人av网站在线观看-超碰成人av-伊人成人在线视频-五月在线-少妇视频在线-超碰人人91-日本中文字幕在线免费观看-喷水少妇-欧美视频黄-淫片网站-亚洲午夜激情视频-亚洲精品入口

SKD11模具鋼廠家直銷

您關注過的產品

SKD11熱處理工藝

SKD11模具鋼出廠狀態、相關參數和注意事項
